X'Tipi ta 'Sistemi ta' Enerġija Solari Hemm?

Is-sistemi tal-enerġija solari huma kklassifikati skont kif jgħaqqdu mal-grid tal-utilità u kif jintuża l-elettriku. Hemm erba 'tipi ewlenin:sistemi marbuta mal-grilja, sistemi off-grid, sistemi ibridi u sistemi DC pur.

L-erbgħa jużaw essenzjalment l-istess pannelli solari. Dak li jvarja huwa jekk hemmx konnessjoni tal-grilja, jekk hemmx batterija, u jekk l-enerġija tingħatax bħala AC jew DC. Liema waħda hija tajba għalik tiddependi fuq jekk il-grid hijiex disponibbli fejn int, kif jiġi pprezzat l-elettriku, u kemm iweġġgħu qtugħ tad-dawl.


Hawnhekk hawn paragun ġenb ma 'ġenb l-ewwel, segwit minn ħarsa aktar mill-qrib lejn kull tip.


1. Sistemi Solari Marbuta mal-Grid: Għalf l-Elettriku Direttament fil-Grid

Kif taħdem

Matul il-ġurnata, il-pannelli jipproduċu elettriku DC. Inverter marbut mal-grilja jikkonvertih għal AC li jaqbel mal-frekwenza u l-fażi tal-grilja. L-enerġija l-ewwel tipprovdi tagħbijiet tiegħek stess, u kwalunkwe eċċess jinbiegħ lill-grid. Bil-lejl jew fi ġranet imsaħħab, meta l-pannelli ma jistgħux ikopru d-domanda tiegħek, tixtri l-enerġija mill-grilja. L-ebda batterija mhi involuta.

Fiex jikkonsisti

Pannelli solari u struttura tal-immuntar:il-pannelli jibdlu d-dawl tax-xemx f'elettriku, u l-istruttura tal-immuntar tistabbilixxi l-angolu tal-inklinazzjoni u r-reżistenza tar-riħ.

Inverter marbut mal-grilja:il-qalba tas-sistema. Jwettaq traċċar tal-punt tal-qawwa massima (MPPT), jikkonverti DC għal AC, u jipprovdi protezzjoni tal-interkonnessjoni tal-grilja.

Protezzjoni tan-naħa DC:Kejbils DC, swiċċijiet DC u kaxxa combiner (sistemi żgħar tat-tip string spiss iħallu barra l-kaxxa combiner).

Kaxxa tad-distribuzzjoni AC:fih circuit breakers u apparat ta’ protezzjoni kontra s-surge.

Miter:miter tal-ġenerazzjoni jew miter bidirezzjonali użat biex jissalda l-elettriku esportat lejn il-grid.

Protezzjoni mis-sajjetti, ertjar u monitoraġġ:dawn iżommu s-sistema sigura u jħalluk tiċċekkja d-data tal-ġenerazzjoni mill-bogħod.

Fejn jaqbel

Taħdem l-aħjar fejn l-użu tal-elettriku matul il-jum huwa għoli u l-grilja hija stabbli: djar u vilel li jinbnew waħedhom bi spazju tas-saqaf użabbli, u fabbriki, imħażen, supermarkets u skejjel li joperaw matul il-ġurnata. Għandu l-inqas investiment u l-aktar struttura sempliċi, u huwa t-tip bl-akbar kapaċità installata madwar id-dinja.

Eżempji u rakkomandazzjonijiet

Dar rurali mibnija waħedha:b'madwar 60 sa 80 metru kwadru ta 'żona tas-saqaf, tista' tinstalla madwar 8 sa 10 kW. Agħżel inverter ta 'sekwenza ta' fażi waħda jew tliet fażijiet. Il-ġenerazzjoni annwali tiddependi fuq ix-xemx lokali, għalhekk istimaha billi tuża dejta tal-irradjazzjoni lokali.

Bini tal-fabbrika:saqaf kbir u tagħbija għolja bi nhar jixirqu sistema ta '300 kW sa 1 MW, użata prinċipalment għall-awto-konsum b'eċċess esportat lejn il-grid. Il-ħlas lura ġeneralment ikun iqsar milli għal sistemi residenzjali.

Ħaġa waħda li wieħed iżomm f'moħħu

Sistema marbuta mal-grilja tintefa awtomatikament meta l-grilja tinżel (protezzjoni kontra l-gżejjer). Dan ifisser li dar b'sistema marbuta ma 'grid għad m'għandhiex enerġija waqt qtugħ.


2. Sistemi Solari Off-Grid: Kompletament Indipendenti mill-Grid

Kif taħdem

L-enerġija mill-pannelli tiċċarġja l-batterija l-ewwel. Meta t-tagħbijiet jiġbdu l-enerġija, il-batterija tfornihom permezz tal-inverter. Is-sistema hija awtonoma u m'għandha l-ebda konnessjoni mal-grid tal-utilità.

Fiex jikkonsisti

Pannelli solari u struttura ta 'immuntar

Kontrollur ta 'ċarġ solari:jiċċarġja l-batterija u jipproteġiha, ġeneralment tip MPPT.

Bank tal-batterija:fosfat tal-ħadid tal-litju, batteriji taċ-ċomb-karbonju u taċ-ċomb-aċidu tal-ġel huma kollha użati. Il-kapaċità tal-batterija tiddetermina kemm is-sistema tista 'taħdem mingħajr xemx.

Inverter barra mill-grilja:tikkonverti l-enerġija DC tal-batterija għal AC. Ħafna prodotti jgħaqqdu l-kontrollur u l-inverter f'unità waħda.

Tagħmir ta' distribuzzjoni u protezzjoni

Ġeneratur ta' backup (mhux obbligatorju):sors addizzjonali waqt perjodi twal ta’ temp imsaħħab jew b’xita.

Fejn jaqbel

Postijiet mingħajr grid, jew fejn il-konnessjoni mal-grid tiswa wisq: gżejjer, art li jirgħu, postijiet tal-fruntiera, djar fil-muntanji, stazzjonijiet remoti tar-riċerka u stazzjonijiet bażi tat-telekomunikazzjoni.

Eżempji u rakkomandazzjonijiet

Id-dar ta' Herder:b'konsum ta 'kuljum ta' madwar 5 sa 8 kWh, setup ta 'madwar 3 kW ta' pannelli, madwar 10 kWh ta 'ħażna ta' batterija u unità ta '3 kW off-grid all-in-one tista' tħaddem friġġ, TV u dawl. Ixxerred l-użu ta 'apparat ta' qawwa għolja.

Ponta tad-daqs:id-daqs tal-batterija bin-numru ta 'ġranet imsaħħab konsekuttivi li trid tkopri. Riżerva 2 sa 3 ijiem bħala regola, u aktar fejn ix-xemx ma tkunx affidabbli.

Ħafna mill-ispiża ta 'sistema off-grid tmur fil-batterija. It-tul tal-ħajja tal-batterija għandu effett kbir fuq l-ispiża totali, għalhekk ma tiġġudikax bil-prezz bil-quddiem biss.


3. Sistemi Solari Ibridi: Ħażna Plus Marbuta mal-Grid, b'Enerġija tal-Grid u Backup

Fl-industrija, dan it-tip jissejjaħ aktar spiss asistema ibrida tal-grilja marbuta/off-gridjew asistema ibrida solar-plus-ħażna. Hija żżid batterija ma 'sistema marbuta mal-grilja, sabiex ikun jista' jinteraġixxi mal-grilja u wkoll iforni l-enerġija waħdu waqt qtugħ.

Kif taħdem

Il-ġenerazzjoni bi nhar taqdi t-tagħbijiet l-ewwel. L-enerġija żejda tiċċarġja l-batterija, u ladarba l-batterija tkun mimlija, il-bqija jiġi esportat lejn il-grilja. Bil-lejl it-tagħbijiet jiġbdu mill-batterija, u meta l-batterija tkun baxxa, mill-grilja. Meta l-grilja tinżel, is-sistema taqleb għall-modalità off-grid u tkompli tħaddem tagħbijiet kritiċi permezz tal-port backup tagħha.

Fiex jikkonsisti

Pannelli solari u struttura ta 'immuntar

Inverter ibridu:jgħaqqad il-funzjonijiet ta 'inverter marbut mal-grilja u inverter tal-batterija f'unità waħda. Hija l-biċċa ta 'tagħmir ewlieni li tiddistingwi din is-sistema mit-tnejn ta' qabel.

Batterija tal-ħażna tal-enerġija:sistemi residenzjali bħalissa jiddependu prinċipalment fuq il-fosfat tal-ħadid tal-litju.

Miter intelliġenti jew transformer tal-kurrent:ikejjel il-konsum tad-dar u l-enerġija li tiċċirkola lejn u mill-grilja, li s-sistema tuża biex tiddeċiedi meta tiċċarġja u tiskarika.

Sistema ta' ġestjoni tal-enerġija (EMS):jistabbilixxi strateġiji operattivi, bħall-iċċarġjar u l-ħatt skont il-prezzijiet tal-elettriku tal-ħin tal-użu.

Panel tat-tagħbija tal-backup:tagħbijiet kritiċi bħall-friġġ, id-dawl u t-tagħmir tan-netwerk huma bil-fili mal-port backup.

Fejn jaqbel

Żoni bi qtugħ frekwenti jew grid instabbli

Postijiet b'distakk kbir bejn il-prezzijiet tal-elettriku l-ogħla u dawk off-peak, fejn tista 'tiċċarġja meta l-enerġija tkun irħisa u tarmi meta tkun għalja

Utenti li huma sensittivi għall-interruzzjonijiet tal-enerġija: uffiċċji tad-dar, irziezet tal-bhejjem, ħażna kiesħa u kliniki żgħar

Eżempji u rakkomandazzjonijiet

Dar tal-villa:8 sa 10 kW ta 'pannelli b'10 sa 20 kWh ta' ħażna ta 'batterija. Qabbad il-friġġ, id-dawl, ir-router u xi ħwienet mal-port backup. Jekk tagħbijiet tqal bħal air conditioners jistgħux jiġu inklużi jiddependi fuq il-qawwa tal-ħruġ tal-backup tal-inverter.

Razzett tal-bhejjem:installa sistema ta' grid-irbit b'ħażna sabiex tagħmir ta' ventilazzjoni, tisħin u ilma tax-xorb jibqa' jaħdem waqt qtugħ.

Sistema ibrida tiswa aktar minn waħda marbuta mal-grilja. Il-flus żejda jixtru żewġ kapaċitajiet: enerġija backup waqt qtugħ u arbitraġġ tal-prezz. Jekk iħallasx jiddependi fuq kemm-il darba jseħħu l-qtugħ lokalment u fuq it-tariffa tal-elettriku tiegħek.

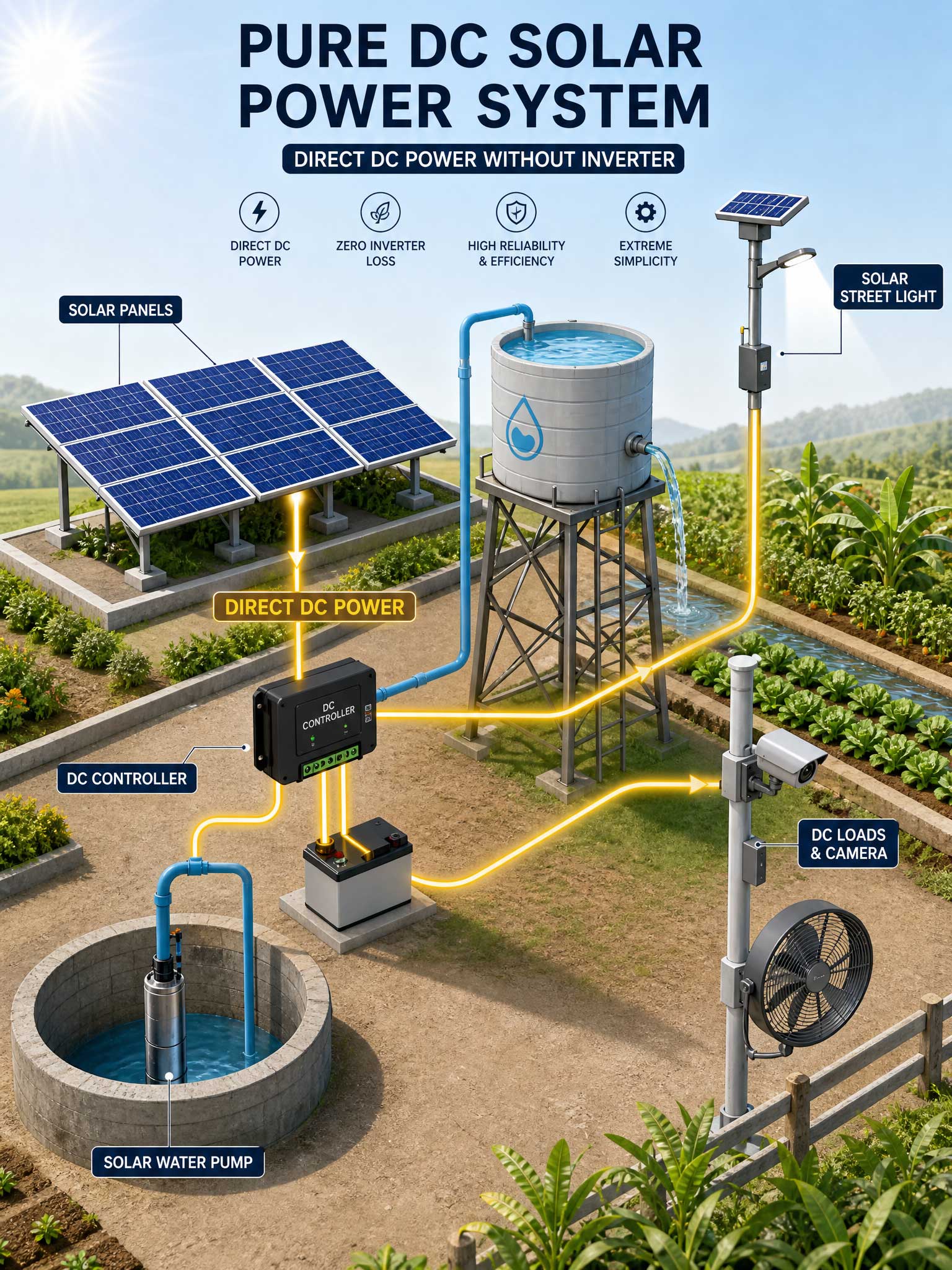

4. Sistemi Solari DC Puri: Enerġija DC Mingħajr Inverżjoni

Kif taħdem

L-elettriku DC mill-pannelli ma jiġix konvertit għal AC. Jmur dritt għal tagħbijiet DC. Xi sistemi jinkludu batterija u kontrollur, u xi wħud m'għandhom l-ebda batterija: meta t-xemx tiddi t-tagħbija taħdem, u meta ma tieqafx it-tagħbija tieqaf.

Fiex jikkonsisti

Pannelli solari

Kontrollur DC(meħtieġ biss f'sistemi b'batterija)

Batterija(mhux obbligatorju)

Tagħbijiet DC:Dwal LED, pompi tal-ilma DC, fannijiet DC, kameras u tagħmir simili

Mingħajr inverter, l-istruttura hija l-aktar sempliċi mill-erba ', u hemm pass ta' konverżjoni inqas fejn tintilef l-enerġija.

Fejn jaqbel

Postijiet fejn it-tagħbija hija stess DC, il-qawwa hija żgħira u t-tagħmir huwa mifrux: dwal tat-toroq solari, dwal tal-ġnien, pompi tal-ilma solari, irrigazzjoni tar-razzett, sinjali tat-traffiku u tagħmir ta 'sorveljanza, u tagħmir żgħir ta' komunikazzjoni.

Eżempji u rakkomandazzjonijiet

Dawl tat-triq solari:konfigurazzjoni komuni hija panel ta 'ftit tużżani watts, batterija tal-litju u kontrollur. Id-dawl jixgħel awtomatikament bil-lejl, u m'hemmx bżonn ta 'kejbils.

Pompa tal-ilma solari:il-pannelli jsuqu pompa DC direttament. Iktar ma jkun qawwi x-xemx matul il-ġurnata, aktar ilma jiġi ppumpjat ġo tank tal-ħażna għal użu aktar tard. Tista 'tħalli barra l-batterija u tiffranka spiża kbira.

Il-limiti tiegħu huma ċari. Ma jistax iħaddem apparat AC tad-dar ordinarju direttament, u l-livell tal-qawwa ma jistax ikun kbir ħafna.

5. Kif Agħżel Fost l-Erbgħa Sistemi

Aħdem dawn il-mistoqsijiet fl-ordni:

Hemm grilja?Jekk le, agħżel off-grid jew pur DC. Jekk iva, mur għall-mistoqsija li jmiss.

Kemm iweġġgħu qtugħ?Jekk ħafna, agħżel sistema ibrida. Jekk mhux ħafna, agħżel grid-tied.

It-tagħbijiet tiegħek huma apparat AC jew tagħbijiet DC?Jekk għandek bżonn biss li tħaddem tagħbijiet DC bħal dwal tat-toroq jew pompi, DC pur huwa biżżejjed.

X'inhu l-baġit tiegħek?Għall-istess kapaċità solari, grid-tied huwa l-orħos. Sistemi ibridi u off-grid iżidu l-ispiża tal-batteriji.

FAQ

Q: Għaliex sistema marbuta mal-grilja ma taħdimx waqt qtugħ tad-dawl?Minħabba li l-inverter għandu protezzjoni kontra l-gżejjer. Jekk is-sistema baqgħet tgħaddi l-enerġija f'grilja mejta, tkun tipperikola l-ħaddiema tal-utilità li jagħmlu tiswijiet, għalhekk għandha skonnettja awtomatikament. Jekk trid l-enerġija waqt qtugħ, agħżel sistema ibrida.

Q: Tista' sistema off-grid tiġi kkonvertita għal sistema ibrida aktar tard?Iva, iżda jiddependi fuq it-tagħmir eżistenti. Jekk is-sistema oriġinali tuża inverter off-grid, ġeneralment trid tiġi sostitwita b'inverter ibridu. Il-pannelli u l-istruttura tal-immuntar ġeneralment jistgħu jerġgħu jintużaw.

Q: Sistema DC pura hija aktar effiċjenti fl-enerġija minn sistema AC?Titlef inqas enerġija minħabba li m'hemm l-ebda pass ta 'inverżjoni, iżda biss jekk it-tagħbija tkun diġà apparat DC. Ix-xiri ta 'apparat DC biss biex jiffranka t-telf ta' konverżjoni normalment jiswa aktar milli jiffranka.

Q: Liema tip huwa l-aħjar valur għal dar?Jekk il-grilja hija stabbli u xi ħadd ikun id-dar juża l-enerġija matul il-ġurnata, grid-tied huwa l-aħjar valur. Jekk il-qtugħ ikun frekwenti jew id-differenza bejn il-prezzijiet peak u off-peak hija kbira, ikkunsidra sistema ibrida. Il-ħlas lura jiddependi fuq il-prezzijiet lokali tal-elettriku, il-politiki tal-inċentivi u l-użu attwali tiegħek, għalhekk staqsi lil installatur lokali kwalifikat għal stima.
